D-Link DAP-2230, Power over Ethernet

Описание

Беспроводная однодиапазонная точка доступа DAP-2230 с поддержкой технологии PoE, разработанная для использования в сетях предприятий малого и среднего бизнеса, позволяет сетевым администраторам воспользоваться возможностями управляемой и защищенной беспроводной сети: различные режимы работы, расширенные функции сетевого управления, настройки безопасности и т.д.   Высокоскоростное беспроводное соединение DAP-2230 обеспечивает надежное беспроводное соединение на скорости до 300 Мбит/с¹. Благодаря данной возможности, а также поддержке функции Wi-Fi Multimedia™ (WMM) Quality of Service (QoS) точка доступа DAP-2230 является идеальным решением для передачи аудио, видео и голосовых приложений. Функционал QoS позволяет точке доступа DAP-2230 автоматически приоритизировать сетевой трафик в соответствии с требованиями различных приложений, например, HD-видео или VoIP. Правила для приоритизации трафика могут быть настроены через Web-интерфейс DAP-2230: доступны стандартные или пользовательские (настраиваемые) правила приоритетов. Кроме того, DAP-2230 поддерживает функцию балансировки нагрузки для обеспечения максимальной производительности за счет ограничения количества пользовательских подключений на точку доступа. Безопасность С целью защиты беспроводной сети DAP-2230 поддерживает технологии шифрования WPA и WPA2 (802.11i), а также внутренний RADIUS-сервер, позволяющий пользователям создавать учетные записи в самом устройстве. Точка доступа также поддерживает фильтрацию по MAC-адресам, сегментацию беспроводной сети, обнаружение несанкционированных точек доступа и функцию вещания беспроводной сети по расписанию. DAP-2230 поддерживает до 8 SSID на частотный диапазон, что позволяет использовать несколько VLAN для сегментации трафика в сети. Также в точке доступа реализован механизм изоляции беспроводного клиента, который ограничивает прямое взаимодействие типа “клиент-клиент”.   Многофункциональность  DAP-2230 позволяет сетевым администраторам создать управляемую и надежную беспроводную сеть с оптимальным покрытием. Точку доступа можно разместить на потолке, стене или столе в зависимости от требований проекта. Точка доступа DAP-2230 поддерживает стандарт 802.3af Power over Ethernet, что позволяет установить это устройство в местах, где недоступны электрические розетки 220 В.   Несколько режимов работы  DAP-2230 поддерживает несколько режимов работы: Access Point, Wireless Distribution System (WDS) with AP, WDS/Bridge (No AP Broadcast), беспроводной клиент. Благодаря поддержке WDS сетевые администраторы могут установить несколько точек доступа DAP-2230 и настроить их на работу друг с другом в режиме моста, одновременно обеспечивая доступ к сети отдельным клиентам. DAP-2230 также поддерживает расширенные функции, такие как управление трафиком и резервирование для безотказной работы беспроводного соединения (для режимов WDS/WDS with AP).   Сетевое управление  Точка доступа DAP-2230 предоставляет несколько различных средств для управления и мониторинга: Web-интерфейс (HTTP), Secure Socket Layer (SSL, обеспечивающий безопасное соединение с Web-интерфейсом), Secure Shell (SSH, обеспечивающий безопасный канал между точкой доступа и удаленным компьютером) и Telnet, а также управление с помощью протокола SNMP. Для расширенного сетевого управления DAP-2230 возможно использование D-Link Central WiFiManager, с помощью которого можно настроить и управлять несколькими точками доступа с одного компьютера. Помимо стандартных опций управления, D-Link Central WiFiManager позволяет удаленно осуществлять мониторинг оборудования, исключая необходимость личного контроля каких-либо операций.    Кроме того, DAP-2230 поддерживает функцию беспроводного планировщика, которая позволяет настроить работу беспроводной сети по расписанию. Благодаря поддержке PoE, высокой управляемости, нескольким режимам работы и функциям безопасности, точка доступа  DAP-2230 является идеальным решением, позволяющим создать беспроводную сеть на предприятиях малого и среднего бизнеса.

Стандарт беспроводной связи 802.11n	Скорость беспроводного соединения до 300 Мбит/с1	Один диапазон	Поддержка D-Link Central WiFiManager

Комплект поставки

Точка доступа DAP 2230	Краткое руководство по установке и гарантийный талон	Кронштейн для крепления на стене	Набор для монтажа	Адаптер питания в комплект поставки не входит

¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандарта IEEE 802.11n. Скорость передачи данных может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.

Характеристики

Аппаратное обеспечение
Интерфейсы	• 802.11 n/g/b1 • Порт 10/100Base-TX Fast Ethernet LAN PoE
Индикаторы	• Power/Status
Кнопки	• Кнопка Reset
Антенна	• Две внутренние антенны с коэффициентом усиления 3 dBi
Тип разъема	• Зависит от региона
Разъем питания	• Разъем для подключения питания
Параметры беспроводного модуля
Стандарты	• IEEE 802.11n/g/b1
Диапазон частот	• 2400 МГц – 2483 МГц
Безопасность беспроводного соединения	• WPA-Personal • WPA-Enterprise • WPA2-Personal • WPA2-Enterprise • Шифрование 64/128-бит WEP • Отключение широковещания SSID • Управление доступом на основе  МАС-адресов
Скорость беспроводного соединения	• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с • IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с • IEEE 802.11n: MCS GI=800ns GI=400ns   20 МГц 40 МГц 20 МГц 40 МГц 0 6,5 7,2 13,5 15 1 13 14,4 27 30 2 19,5 21,7 40,5 45 3 26 28,9 54 60 4 39 43,3 81 90 5 52 57,8 108 120 6 58,5 65 121,5 135 7 65 72,2 135 150 8 13 12,444 27 30 9 26 28,889 54 60 10 39 43,333 81 90 11 52 57,778 108 120 12 78 86,667 162 180 13 104 115,556 216 240 14 117 130,000 243 170 15 130 144,444 270 300
Выходная мощность передатчика * Значение максимальной выходной мощности передатчика зависит от радиочастотного регулирования Вашей страны. Для региона Россия (RU) излучаемая мощность (ЭИИМ) ограничена до 20 dBm, максимальная мощность передатчика без ограничений - до 24 dBm.	• IEEE 802.11b: 17 dBm при 1, 2, 5,5, 11 Мбит/с • IEEE 802.11g: 17 dBm при 6, 12, 18, 24, 36, 48, 54 Мбит/с • IEEE 802.11n (НТ-24/НТ-40): 17 dBm при MCS 0~15 (6,5~300 Мбит/с)
Чувствительность приемника	• IEEE 802.11b: - 98 ±2 dBm при 1 Мбит/с - 93 ±2 dBm при 2 Мбит/с - 92 ±2 dBm при 5,5 Мбит/с - 90 ±2 dBm при 11 Мбит/с • IEEE 802.11g: - 90 dBm при 6~12 Мбит/с - 89 dBm при 18 Мбит/с - 86 dBm при 24 Мбит/с - 82 dBm при 36 Мбит/с - 78 dBm при 48 Мбит/с - 76 dBm при 54 Мбит/с • IEEE 802.11n: 2,4 Ггц/НТ-20: - 90 dBm при MCS0/8 - 91 dBm при MCS1/9 - 89 dBm при MCS2/10 - 84 dBm при MCS3/11 - 81 dBm при MCS4/12 - 77 dBm при MCS5/13 - 75 dBm при MCS6/14 - 73 dBm при MCS7/15 2,4 Ггц/НТ-40: - 86 dBm при MCS0/8 - 87 dBm при MCS1/9 - 85 dBm при MCS2/10 - 81 dBm при MCS3/11 - 77 dBm при MCS4/12 - 74 dBm при MCS5/13 - 73 dBm при MCS6/14 - 70 dBm при MCS7/15
Функциональные возможности
Управление устройством	• Пользовательский Web-интерфейс • Интерфейс командной строки (Telnet, SSH)
Сетевое управление	• Telnet • Secure Telnet (SSH) • HTTP • Secure HTTP (HTTPS) • SNMP • D-Link Central WiFiManager • AP Array
Режимы работы	• Access Point • WDS • WDS with AP • Беспроводной клиент
Поддерживаемые функции	• Multi-SSID • VLAN • Управление трафиком • Обнаружение сторонних беспроводных сетей (wireless intrusion)
Стандарты	• IEEE 802.3u • IEEE 802.3af • IEEE 802.3az
Физические параметры
Вес	• 101,4 г
Размеры	• 129 х 129 х 29 мм
Условия эксплуатации
Рабочее напряжение	• 12 В постоянного тока, 1 А или 802.3af PoE
Максимальная потребляемая мощность	• 5,76 Вт
Температура2	• Рабочая: от 0° до 40°С • Хранения: от -20° до 65°С
Влажность	• Рабочая: от 0% до 90% без конденсата • Хранения: от 5% до 95% без конденсата
Комплект поставки
	• Беспроводная точка доступа N300 с поддержкой РоЕ DAP-2230 • Краткое руководство по установке • Кронштейн для крепления на стене • Набор для монтажа • Гарантийный талон
Прочее
Сертификаты	• FCC • IC • CE • UL • Wi-Fi® Certified

¹ Максимальная скорость беспроводной передачи данных определена спецификациями стандарта IEEE 802.11n. Скорость передачи данных может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды. ² Данное устройство предназначено для использования внутри помещений. Установка устройства вне помещений может повлечь за собой нарушение местных нормативных требований.

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-TW.РА03.В.50142/22, срок действия до 11.05.2027
Сертификат соответствия ЕАЭС № ТС RU С-TW.БЛ08.В786 от 25.08.2017 действует до 24.08.2023*
*Продление сроков действия в соответствие с Приложением №18 к постановлению Правительства РФ от 12.03.2022 № 353 (ред. от 12.09.2022) "Об особенностях разрешительной деятельности в Российской Федерации в 2022 году"

Заказ

DAP-2230/UPA/A1B

Беспроводная точка доступа N300, 2,4ГГц, 100Base-TX PoE (Адаптер питания в комплект поставки не входит)

Изображения

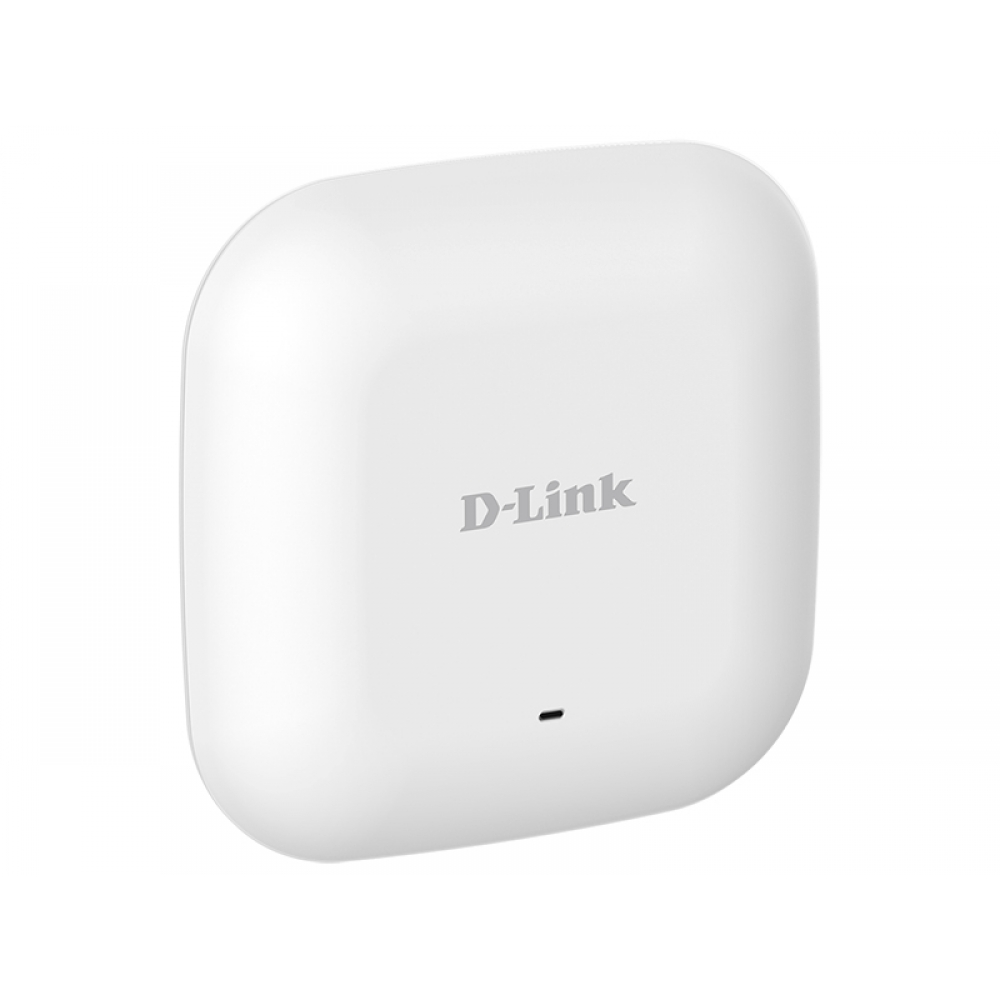

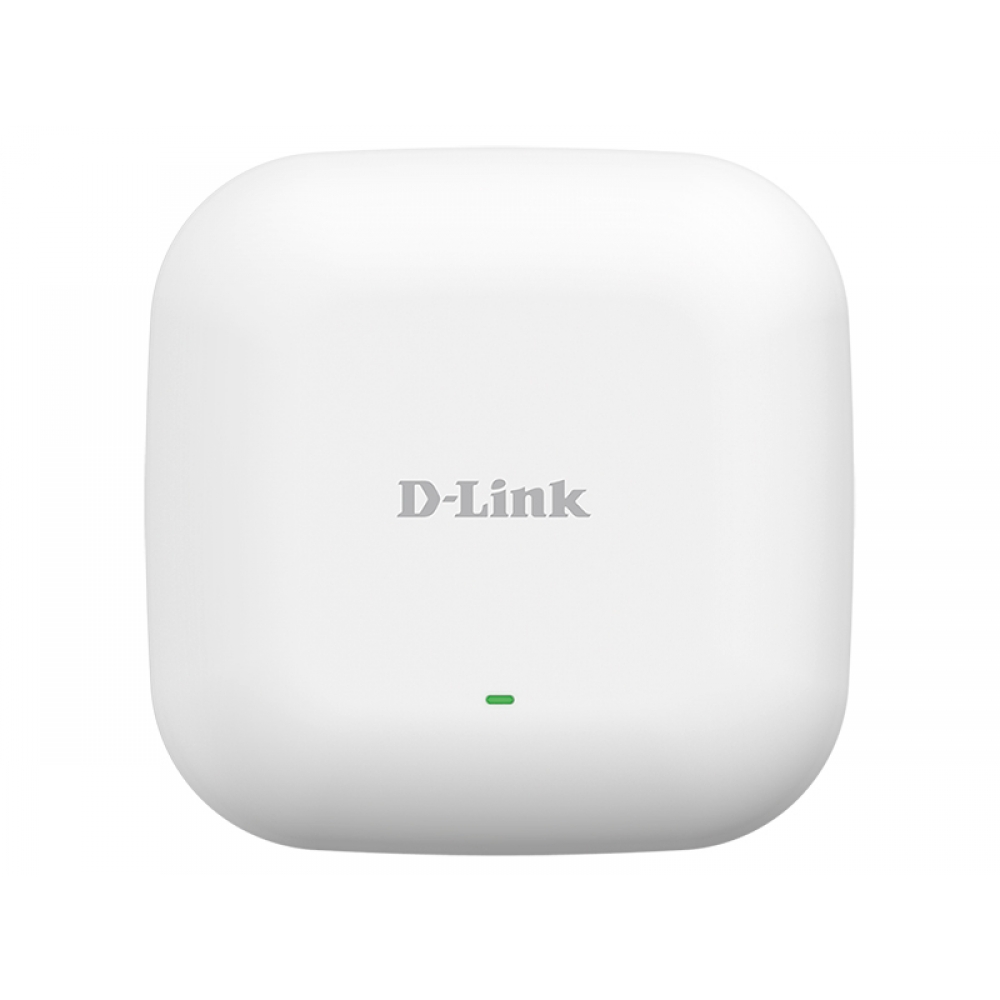

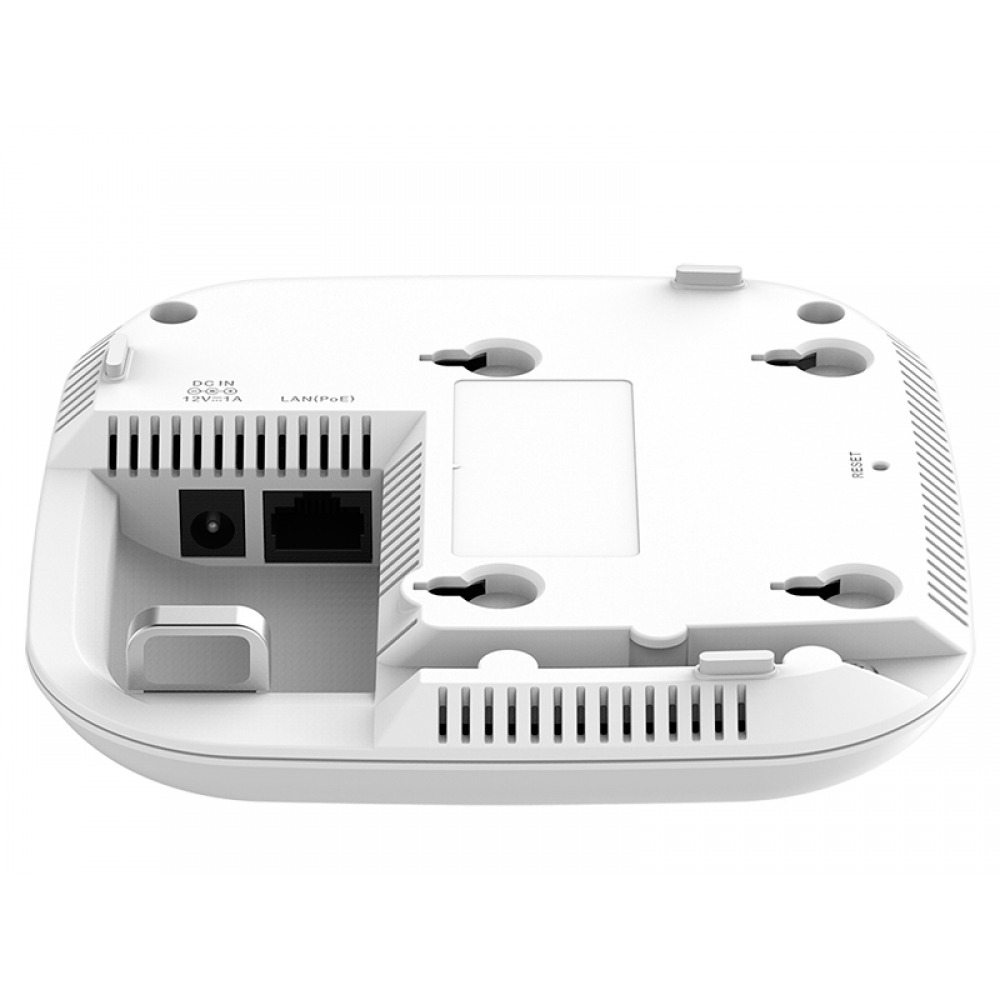

DAP-2230/A1 Вид спередиВид справаВид сзади
